圓口螺旋式高壓接地線又叫猴頭螺旋式接地線

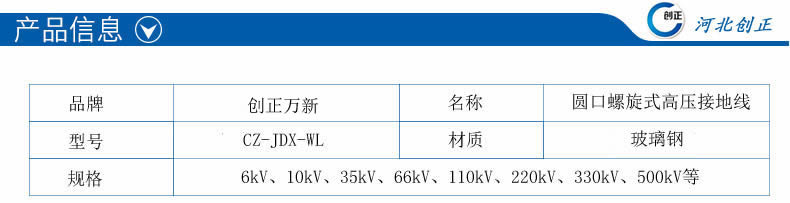

產品型號：CZ-JDX-WL

產品規格：10kV 35kV 110kV 220kV 500kV等

產品類型：圓口螺旋式高壓接地線

使用范圍：變電線路，戶外線路

接電夾類型：圓口螺旋式接電夾

1、產品概述：

（1）用于線路和變電施工，防止臨近帶電體產生靜電感應觸電或誤合閘觸電。

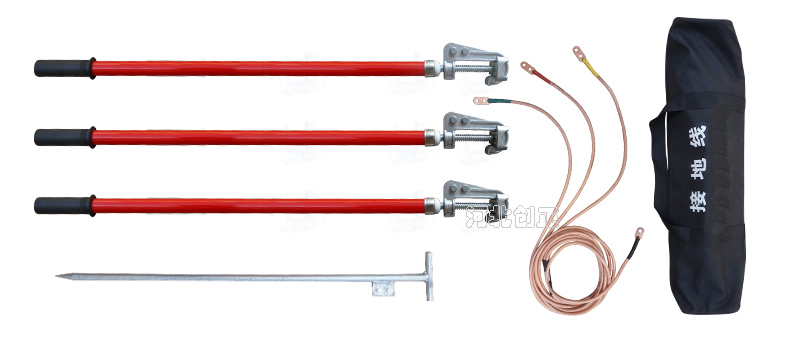

（2）由絕緣操作桿、導線夾、短路線、接地線、接地端子、匯流夾、接地夾等組成。

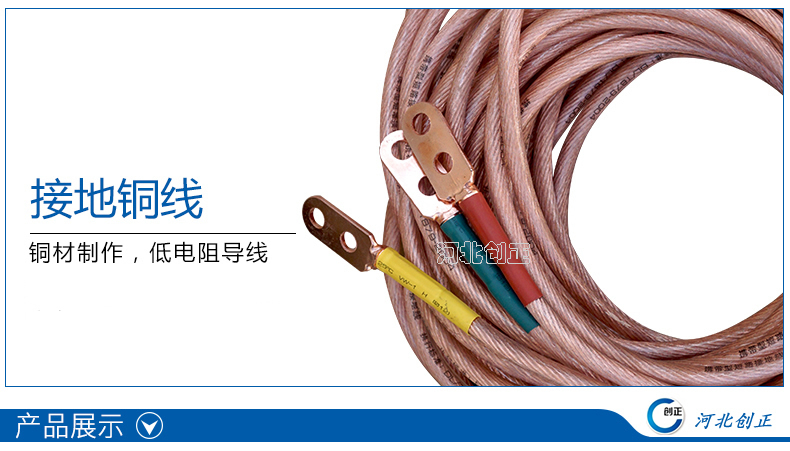

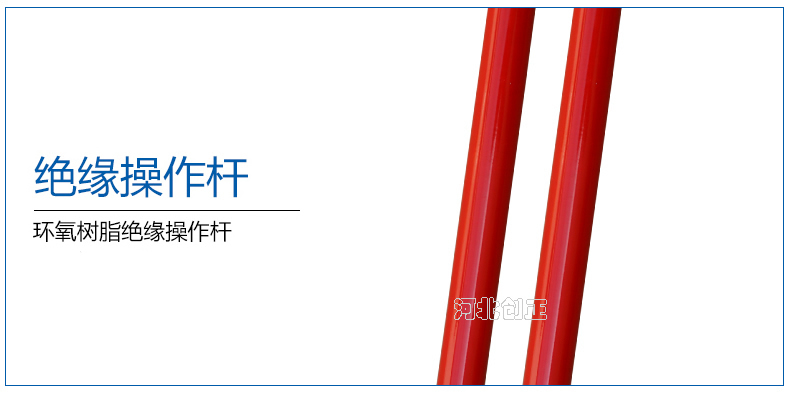

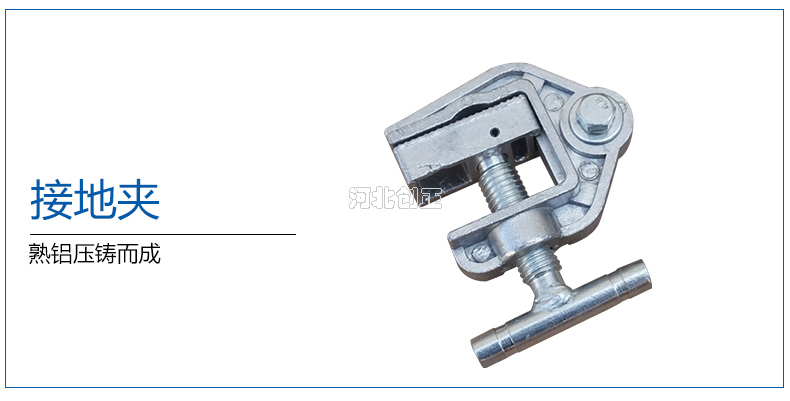

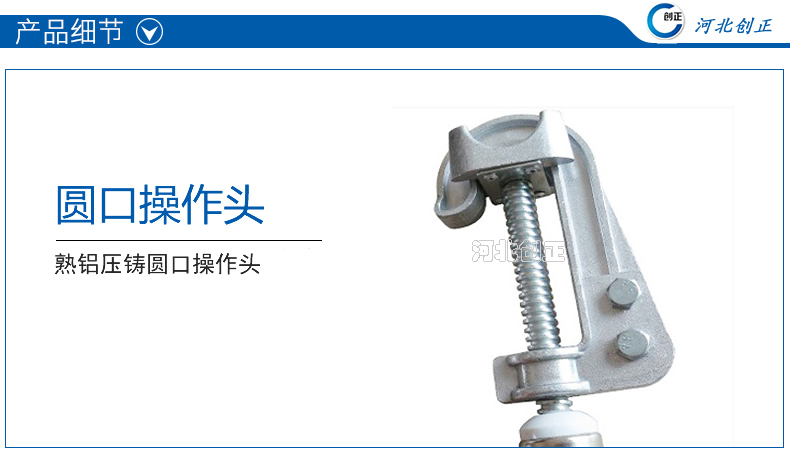

（3）制作工藝： 導線夾、接地夾采用鋁合金或紫銅壓鑄成形；操作棒是玻璃鋼環氧樹脂管；接地軟銅線采用多股軟銅線絞合而成，外覆透明絕緣護層。

2、產品分類：

（1）按使用環境分為：戶內卡母排接地線和戶外掛線接地線；

（2）按照電壓等級分為：380V接地線、400V接地線、10kV接地線，35kV接地線，110kV接地線，220kV接地線，500kV接地線等；

以下為戶內卡母排使用的接地線常規配置，供參考：

（1）380V配0.5米接地棒3根/4根，16/25mm2軟銅線0.5米*3根/4根+3米，配接地夾/接地針/保安鉗1個；

（2）400V配0.5接地棒3根/4根，16/25mm2軟銅線1米*3根/4根+3米，配接地夾/接地針/保安鉗1個；

（3）10kV配1米接地棒3根，25/35mm2軟銅線1米*3根+5米，配接地夾/接地針1個；

（4）35kV配1.5米接地棒3根，25/35/50mm2軟銅線1.5米*3根+5米，配接地夾/接地針1個；

（5）110kV配3米接地棒3根，25/35/50/70mm2軟銅線3米*3根+5米，配接地夾/接地針1個；

（6）220kV配4米接地棒3根，25/35/50/70/90mm2軟銅線4米*3根+5米/10米*3根，配接地夾/接地針1個/3個；

（7）500kV配8米接地棒3根，25/35/50/70/120mm2軟銅線15米*3根，配接地夾/接地針3個；

以下為戶外線路使用接地線的常規配置，供參考：

（1）380V配0.5米接地棒3根/4根，16/25mm2軟銅線 0.5米*3根/4根+3米，配接地夾/接地針/保安鉗1個；

（2）400V配0.5接地棒3根/4根，16/25mm2軟銅線 1米*3根/4根+3米，配接地夾/接地針/保安鉗1個；

（3）10kV配1米接地棒3根，25/35mm2軟銅線 1.5米*3根+15米，配接地夾/接地針1個；

（4）35kV配1.5米接地棒3根，25/35/50mm2軟銅線 2米*3根+15米，配接地夾/接地針1個；

（5）110kV配3米接地棒3根，25/35/50/70mm2軟銅線 3米*3根+20米，配接地夾/接地針1個；

（6）220kV配4米接地棒3根，25/35/50/70/90mm2軟銅線 4米*3根+25米/25米*3根，配接地夾/接地針1個/3個；

（7）500kV配8米接地棒3根，25/35/50/70/120mm2軟銅線 35米*3根，配接地夾/接地針3個；

3、產品參數：

接地棒的長度，接地線的線徑及長度要根據具體電壓等級和使用環境來定，應遵循相關標準。

4、使用說明：

（1）掛接地線時：先連接地夾，后連接電夾；拆除接地線時，先拆接電夾，后拆接地夾。

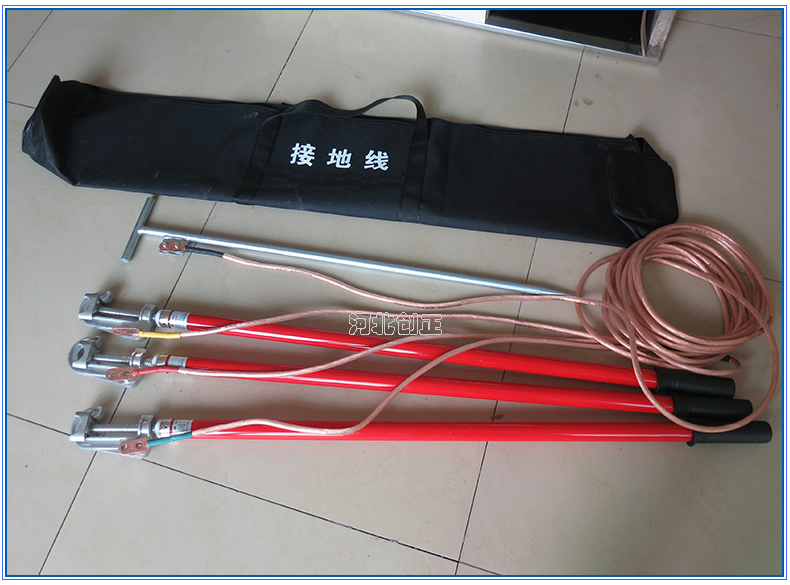

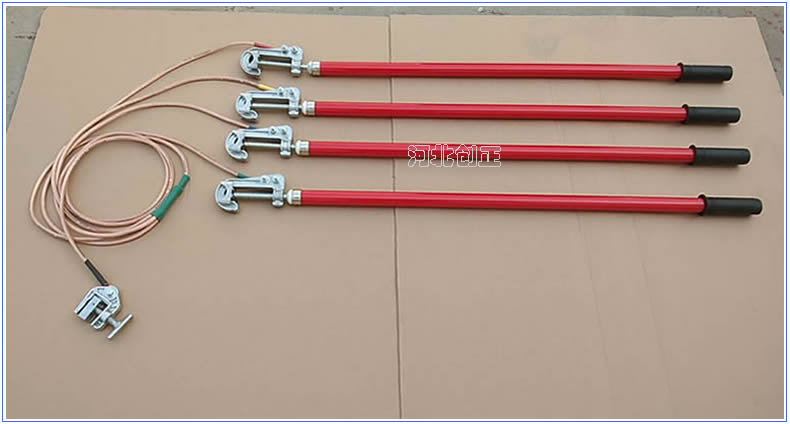

（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）的相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

（3）核實接地棒的電壓等級與操作設備的電壓等級是否相同。

（4）接地軟銅線有分相式和合相式。
